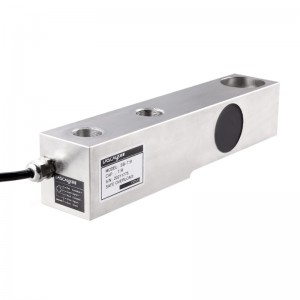

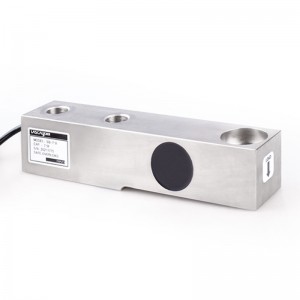

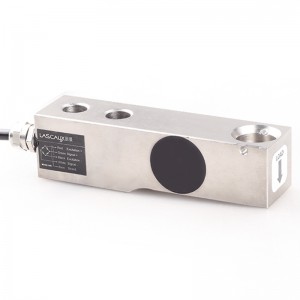

Датчик нагрузки консольной балки для весов ленточного конвейера SB.

Весы для пола, платформенные весы.
Взвешивание бункеров и резервуаров.
Линия тестирования транспортных средств.
Другие электронные устройства взвешивания.

Датчик нагрузки односторонней консольной балки - это тип датчика нагрузки, предназначенный для измерения веса или силы в промышленных приложениях. Это прямоугольный или блочный датчик нагрузки, который крепится к структуре или опоре с одной стороны, а нагрузка прикладывается с другой стороны. Датчики нагрузки обычно изготавливаются из нержавеющей стали или других высокопрочных материалов, чтобы выдерживать большие нагрузки, и они могут измерять нагрузки от нескольких килограммов до нескольких тонн. Внутри датчика нагрузки установлены четыре тензодатчика в конфигурации Wheatstone bridge. Тензодатчики приклеены к корпусу датчика нагрузки и расположены таким образом, чтобы они выдерживали сжатие при приложении нагрузки. Когда нагрузка изменяется, тензодатчик изменяет свое сопротивление, и это изменение преобразуется в электрический сигнал, пропорциональный приложенной нагрузке.
Консольная балка одностороннего действия предназначена для низкопрофильных весов и технологических применений. Грузоподъемность консольной балки SB составляет от 500 кг до 7,5 т. Одна сторона консольной балки содержит монтажные отверстия, а противоположная сторона - это место, где нагрузка прикладывается к датчику. Датчик нагрузки должен быть установлен на плоской гладкой поверхности с помощью высокопрочных закаленных болтов. Более крупные датчики консольной балки имеют более двух монтажных отверстий для дополнительных болтов, чтобы предотвратить растяжение крепежа под нагрузкой. Консольные балки могут быть изготовлены из инструментальной стали или нержавеющей стали для использования в суровых условиях.
