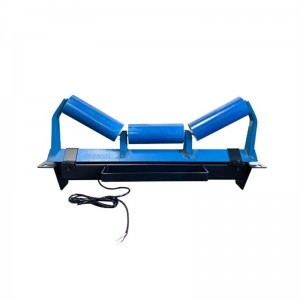

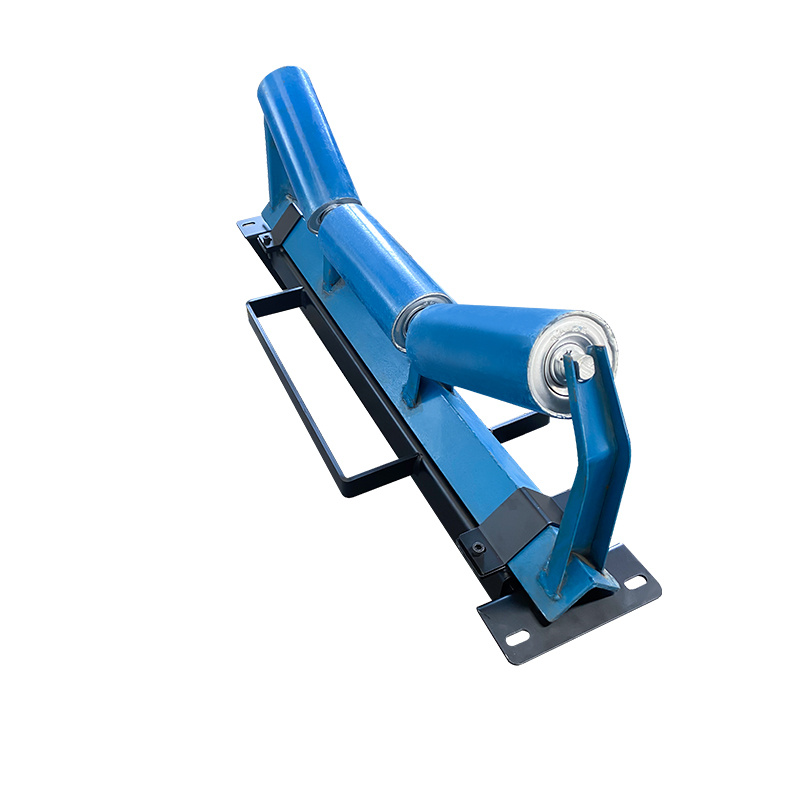

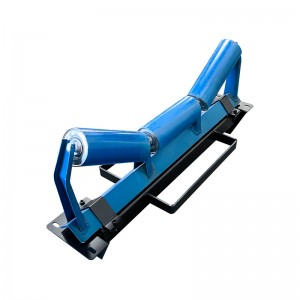

Динамическая ленточная весовая система WR для металлургической и химической промышленности.

Отличная точность и повторяемость.
• Уникальная конструкция тензодатчика в форме параллелограмма.
• Быстрый отклик на нагрузку материала.
• Способность обнаруживать высокие скорости движения ленты.

• Прочная конструкция.

Описание:

Ленточные весы WR - это тяжелые, высокоточные полно-мостовые одновалковые дозаторные ленточные весы для технологических процессов и загрузки.
Ленточные весы не включают в себя ролики.

Применения:

Ленточные весы WR могут обеспечивать непрерывное онлайн-измерение различных материалов в разных отраслях. Ленточные весы WR широко используются в различных суровых условиях на рудниках, карьерах, в энергетике, металлургии, пищевой промышленности и химической промышленности, полностью подтверждая отличное качество ленточных весов WR. Ленточные весы WR подходят для различных материалов, таких как песок, мука, уголь или сахар.
Ленточные весы WR используют тензодатчик в форме параллелограмма, разработанный нашей компанией, который быстро реагирует на вертикальную силу и обеспечивает быстрое реагирование датчика на нагрузку материала. Это позволяет ленточным весам WR достигать высокой точности и повторяемости даже при неравномерном материале и быстром движении ленты. Они могут обеспечивать отображение мгновенного расхода, накопленного количества, нагрузки на ленту и скорости ленты. Скоростной датчик используется для измерения сигнала скорости конвейерной ленты и отправки его в интегратор.
Ленточные весы WR легко устанавливаются, удалите существующий комплект роликов ленточного конвейера, установите ленточные весы на конвейер и зафиксируйте ленточные весы на ленточном конвейере четырьмя болтами. Поскольку нет движущихся частей, ленточные весы WR имеют низкие требования к обслуживанию и требуют только периодической калибровки.
Габариты.

Габариты.

Belt width	Scale frame installation width A	B	C	D	E	Weight (approx.)
457mm	686mm	591mm	241mm	140mm	178mm	37kg
508mm	737mm	641mm	241mm	140mm	178mm	39kg
610mm	838mm	743mm	241mm	140mm	178mm	41kg
762mm	991mm	895mm	241mm	140mm	178mm	45kg
914mm	1143mm	1048mm	241mm	140mm	178mm	49kg
1067mm	1295mm	1200mm	241mm	140mm	178mm	53kg
1219mm	1448mm	1353mm	241mm	140mm	178mm	57kg
1375mm	1600mm	1505mm	305mm	203mm	178mm	79kg
1524mm	1753mm	1657mm	305mm	203mm	178mm	88kg
1676mm	1905mm	1810mm	305mm	203mm	203mm	104kg
1829mm	2057mm	1962mm	305mm	203mm	203mm	112kg

WR05

Технические характеристики.

Operation method	Strain gauge load cells measure the load on a belt conveyor
Metrology principle	Stone sorting system
Typical application	Trade and delivery
Measurement accuracy	+0.5 % of totalizer, turndown 5:1 Cumulative soil 0.25%, turndown ratio 5:1 +0.125% of totalizer, turndown ratio 4:1
Material temperature	40~75°C
Belt design	500 - 2000 mm
Belt width	Refer to dimension drawing
Belt speed	up to 5 m/s
Flow	12000 t/h (at maximum belt speed)
Conveyor Inclined	Fixed inclination relative to horizontal +20° Reaching ±30° will result in reduced accuracy(3)
Roller	From 0°~ 35°
Groove angle	to 45, reduces accuracy(3)
Roller diameter	50 - 180 mm
Roller spacing	0.5~1.5m
Load cell material	Stainless Steel
Degree of protection	IP65
Excitation voltage	Normal 10VDC, maximum 15VDC
Output	2+0.002 mV/V
Nonlinearity and Hysteresis	0.02% of rated output
Repeatability	0.01% of rated output
Rated range	25, 100, 150, 250, 300, 500, 600, 800kg
Maximum range	Safe, 150% of rated capacity Limit, 300 % of rated capacity
Overload	-40-75°C
Temperature	Compensation -18-65°C
Cable	<150 m18 AWG(0.75mm²) 6-conductor shielded cable >150 m~300 m;18~22 AWG (0.75 ~ 0.34 mm²) 8-core shielded cable

Описание точности: На установленной системе измерения ленты, утвержденной производителем, сравнивается накопленное количество, измеренное ленточными весами, с весом проверяемого материала, и ошибка меньше вышеуказанного стандарта. Количество проверяемого материала должно быть в пределах проектного диапазона, и расход должен быть стабильным. Минимальное количество материала должно быть большее из трех полных оборотов ленты или 10 минут.
Если скорость ленты выше значения, описанного в руководстве, проконсультируйтесь с инженером.
Требуется проверка инженером.
